Авиамоделирование для начинающих. Инновации

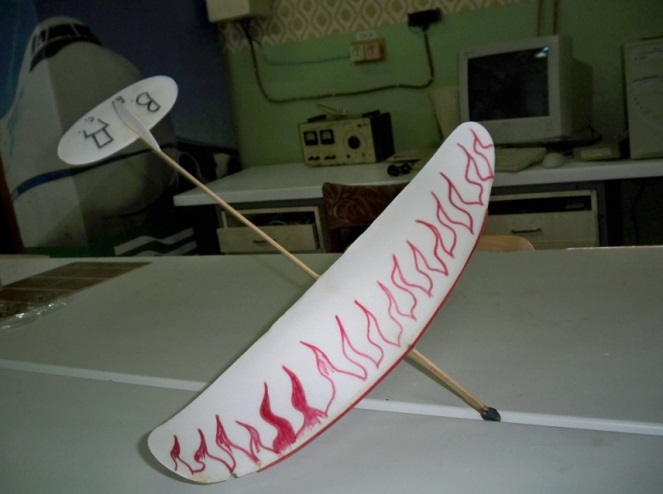

10.3. Планер для малых помещений.

В результате сотворчества педагога и обучающихся в рамках ДАКБ появился новый подкласс метательных планеров весом до 5 г., позволяющих соревноваться в малых залах и помещениях (см. рис.).

Конструктивно и технологически планер отличается тем,что пенопластовые заготовки крыла, стабилизатора и киля распускаются разогретой нихромовой проволокой до толщины 1,5мм.

На трёхграммовом планере фюзеляж изготовлен из бамбуковой рейки и пилон выгнут над паяльником из бамбуковой рейки.

Конструкция широко применяется воспитанниками других педагогов.

10.4. Парашют с самопуском.

Модель состоит из купола, стропов, груза и самопуска (см.рис.3). При помощи самопуска модель можно подбросить вверх на 5-8 м, где купол раскроется, и модель плавно опустится вниз.

В отличие от общеизвестных конструкций парашюта с самопуском, в которых используется мекалентная или папиросная бумага, в данной модели применена тонкая, легкая и прочная плёнка от пластиковых пакетов для мусора, которые легко приобрести в любом хозяйственном ларьке.

Изготовление такого парашюта значительно проще и дешевле. Для этого потребуется: скотч, катушечная нить №10,150 мм ленточной резины, пластилин, кусочек пластикового шланга O12-15 мм, и обычная канцелярская скрепка.

От ещё не развёрнутого пластикового пакета отрезается дно. Затем пакет расправляется и разрезается. Из одного пакета получается две заготовки 500х500.

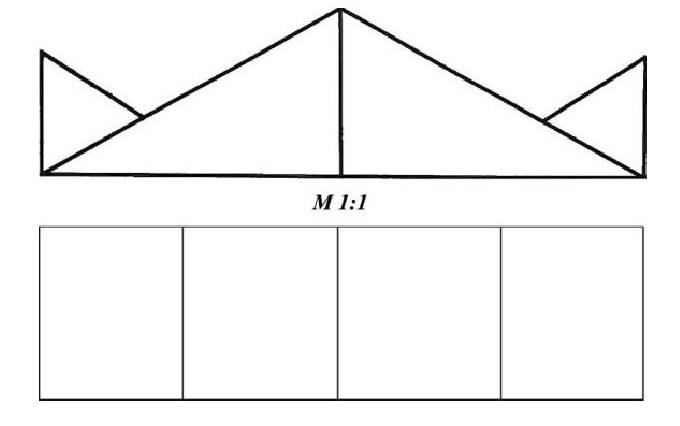

Заготовка из плёнки складывается как показано на рис.1. Основание сложенного треугольника обрезается по дуге. Развёрнутый круглый купол делится на 8 равных частей. По отметкам приклеиваются кусочки скотча (см.рис.2). В скотче шилом прокалываются отверстия, в которые привязываются стропы длиной около 450 мм. В центре купола скотчем закрепляется колечко отрезанное от пластикового шланга.

Взявшись за колечко в центре купола стропы натягиваются для того , чтобы их можно было сделать одинаковыми (примерно 360 мм) и привязываются к крючку сделанному из скрепки (рис.3). В этом же месте на крючке привязывается резинка (амортизатор) длиной 150 мм. На крючке же закрепляется грузик-кусочек пластилина.

Для запуска модели парашют берется правой рукой за его нижнюю кромку, там где нет ниток, а левой за резинку крючка (рис.3), который зацепляется за колечко в центре купола. Натягивая резинку, отпускают сначала стропы, затем резинку, слегка толкая модель вверх. Модель со сложенным куполом, не встречая большого сопротивления воздуха быстро взлетит вверх. В верхней точке полета крючок отцепляется, купол раскрывается и модель плавно опускается.

Крючок самопуска должен свободно и легко выскакивать из кольца. Если этого не происходит, его надо немного разогнуть, если крючок выскакивает при запуске – загнуть… Скорость спуска парашюта можно регулировать величиной грузика.

Соревнования с моделями парашютов с самопуском проводятся на время полета.

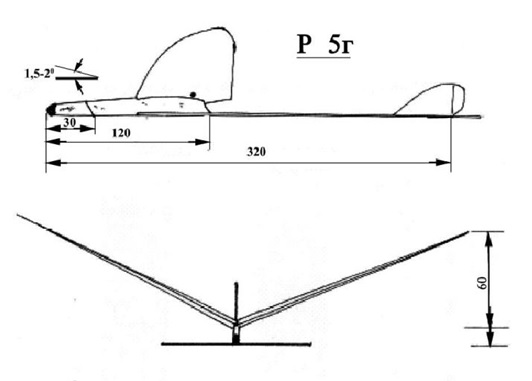

10.5. Планер с импульсным стартом.

Технические требования:

–размах крыла не более 350мм;

–масса резинового амортизатора не более 2 г.

При старте модели применяется резиновый амортизатор(рис.3). Для изготовлении используется пенопласт (пенопропиленовые потолочные плиты 500х500х4), сосновые рейки, клей ПВА-М.

Согласно техническим требованиям выбирается конфигурация, форма крыла стабилизатора и киля. Из картона или ватмана изготавливаются шаблоны, по которым вырезаются заготовки цельного крыла, стабилизатора и киля. Затем с помощью бруска с наждачной бумагой заготовка стачивается по толщине от 4 мм в центре до 1мм на законцовках. На стабилизаторе и киле профиль тонкий, симметричный или плоский. Далее вытачивается профиль крыла.

Затем, придавливая крыло ладонью и протягивая его по краю стола(МПД) через лист ватмана поперек размаха, профиль делается вогнутым (см.рис.1).

Если пенопласт слишком жёсткий и (или) угол «V» выбран прямым, крыло разрезается, стык тщательно подгоняется и склеивается. Если пенопласт не жёсткий и (или) выбран дугообразный угол «V» , то не разрезая крыло выгибается сначала вогнутый профиль, а затем также придавливая ладонью по краю стола через лист ватмана формируется угол «V»(МПД) с увеличением его на «ушах», протягивая крыло от середины к концам (см. рис.2) с формированием крутки. При изготовлении деталей из пенопласта нужно не забывать о направлении волокон жёсткости.

Фюзеляж изготавливается из сосновой рейки 4х4х350 (липа, плотная бальза, чий). Рейка к хвосту утоньшается до 2х2, к носовой части приклеивается грузик из сосновой рейки, одновременно являющимся зацепом для амортизатора. На фюзеляж клеится небольшой пилон из бальзы под профиль крыла. Крыло,стабилизатор, киль приклеивается на ПВА-М с помощью булавок. Стабилизатор приклеивается так, чтобы оставался хвостовичок фюзеляжной рейки для удержания модели при запуске.

Регулировка начинается с расположения Ц.Т. на 60-70% хорды. Добавлением пластилина добиваются планирования на грани зависания. Затем, устанавливая руль поворота на 1-1,5º,добиваются устойчивого левого виража при запуске с амортизатором.

Модель запускается вверх под углом 45º и с наклоном вправо под углом 30º.

Планер должен набирать высоту быстро, по прямой, а затем перейти в планирование с левым поворотом.

Соревнования проводятся на продолжительность полета.

10.6. Планер на дальность.

Технические требования:

–размах крыла не менее 450мм;

–площадь крыла не менее 3дм2;

–масса не более 25 г;

–зачет-дальность полёта по прямой.

Данная конструкция вырабатывалась в течении нескольких лет. Почти на всех городских соревнованиях авиамоделисты с этими планерами занимали призовые места, что является убедительным подтверждением конкурентноспособности такой конструкции и технологии.

Строительный материал для несущих поверхностей пенополипропилен (потолочные плиты 500х500х4). Детали вырезаются по шаблонам с учётом направления волокон жёсткости. Крыло вырезается цельным. Затем с помощью бруска с наждачной бумагой заготовка стачивается по толщине от 4мм в центре до 1мм на законцовках. Далее вытачивается профиль. Далее формируется угол «V» с круткой придавливая ладонью по краю стола через лист ватмана с увеличением его на «ушах», протягивая крыло от середины к концам с помощью Метода Протяжки под Давлением (см. рис.1).

Для изготовления фюзеляжа используется сосновая рейка 3х11х480 с понижением за крылом до 4мм. Носок изготавливается из 3мм фанеры с отверстием Ø8мм под свинцовую загрузку.

Планер склеивается на ПВА-М с помощью булавок. Стабилизатор вклеивается на фюзеляж вразрез.

Планер регулируется на ровный прямолинейный полёт с помощью кусочка пластилина. Затем по весу пластилина откусывается пруток припоя, вставляется в отверстие носка и оплавляется с обеих сторон на ламель.

Запуск планера на дальность производится движением руки подобным удару по мячу в такой игре как волейбол.

10.7.Резиномоторная модель самолёта «Т-600»

Технические требования:

–размах крыла не более 600мм;

–вес модели не менее 20г;

–вес резиномотора не более 5 г.

Работа над моделью начинается с расчёта площадей, вычерчивания чертежа и изготовления шаблонов. Все несущие поверхности: крыло, киль, стабилизатор, пилон изготавливаются из пенопласта (легко доступные полипропиленовые потолочные плиты 500х500х4). Заготовки крыльев распускаются до толщины 2мм на приспособлении с нагреваемой нихромовой проволокой от источника постоянного тока напряжением 11-12В (школьный прибор В-24М).

Профиль крыла формируется путём придавливания заготовки ладонью по краю стола через лист ватмана (МПД) см. рис.1.

К передней кромке приклеивается бамбуковая рейка для увеличения жёсткости крыла. Подрезав основания крыльев так, чтобы при их совмещении был обеспечен необходимый угол «V», крылья приклеиваются с помощью булавок клеем ПВА-М на пилон. Пилон предварительно приклеивается на сосновую рейку так, чтобы её свободные концы позволяли плотно приматывать пилон с крылом к рейке фюзеляжа.

Пилон должен обеспечивать положительный угол атаки +1,5º. На стабилизаторе и киле затачивается тонкий плоско симметричный профиль.

Фюзеляж изготавливается из прямослойной без сучков и задиров сосновой рейки сечением 3х8мм, в хвостовой части сечение можно уменьшить до 3х4мм.

Втулка собирается пакетом: отрезок стержня от авторучки помещается между двумя рейками длиной по 20мм и оклеивается вместе с носком фюзеляжа двумя щёчками из миллиметровой фанеры.

Для изготовления винта в ступице полотном для шлицовки делаются пропилы (под 45º от угла до угла), в которые вставляются лопасти вырезанные по шаблону из полуторалитровой пластиковой бутылки(см.рис.2). Для закрепления лопастей ступица и основание лопасти пробивается булавками. Излишек булавки обкусывается. Для лучших результатов ступица проклеивается «СуперМоментом». Винт устанавливается во втулку на ось из миллиметровой проволоки через две пластиковые шайбы и бусинку. На внутреннем конце оси круглогубцами загибается крючок для резины, на внешнем конце загиб П-образной формы для зацепа с винтом.

Стабилизатор и киль приклеиваются к фюзеляжу клеем ПВА-М. Хвостовик фюзеляжа вклеивается в разрез на стабилизаторе.

После сборки, центровки и проверки на перекосы модель регулируется. Первые запуски производятся на планирование. Если модель «задирает нос»– кабрирует, крыло сдвигается немного назад, если «клюет носом» – вперёд.

Моторный полёт регулируется опытным путём подбора углов установки оси винта.

Соревнования проводятся на продолжительность полёта.

10.8. Вертолёт с резиномотором.

Технические требования:

–диаметр ротора не более 450мм;

–масса резиномотора не более 3г;

–вес модели без резиномотора не менее 4г.

Изготовление модели начинается с вычерчивания чертежа-стапеля крыла. Линии на чертеже заклеиваются скотчем. На этом стапеле выкладываются рейки шириной 1,5мм из миллиметровой бальзы и склеиваются «СуперМоментом».Крыло с помощью канцелярского ножа отделяется от чертежа и обтягивается трансформаторной бумагой на ПВА. Крыло ненадолго кладется под спуд для того, чтобы его не повело. Далее из трёхмиллиметровой бальзы изготавливается рейка фюзеляжа с втулкой, нижним крючком и растяжками из жёсткой упругой нити. Во втулке из плотной сосны сверлится отверстие диаметром 0,5мм под верхний крючок. Втулка усиливается косынкой из бальзы.

Лопасть изготавливается по шаблону из миллиметровой бальзы. Профиль лопасти выгибается после увлажнения над паяльником или высушивается на 1,5л бутылке.

Лопасть приклеивается на приточенную ступицу из плотной сосны.

Ротор собирается за цело с лопастью, ступицей противовесом и крючком вставленным через бусинку во втулку. Причём, противовес и крючок выполнены из единого куска проволоки длиной примерно 18см. Винт балансируется путём подбора и закрепления грузика на конце противовеса.

Крыло приклеивается на торец рейки фюзеляжа с противоположной стороны от резиномотора. Резиномотор состоит из трёх нитей резины 1х3 (цельный кусок резины с петлями на концах).

Запуск вертолёта с рук. Соревнования проводятся как в залах, так и на открытом воздухе. Время полета до 40-50сек.

Начинающим авиамоделистам для приобретения навыков и опыта можно модель упростить, заменив дорогую бальзу на сосну, пенопласт и картон.

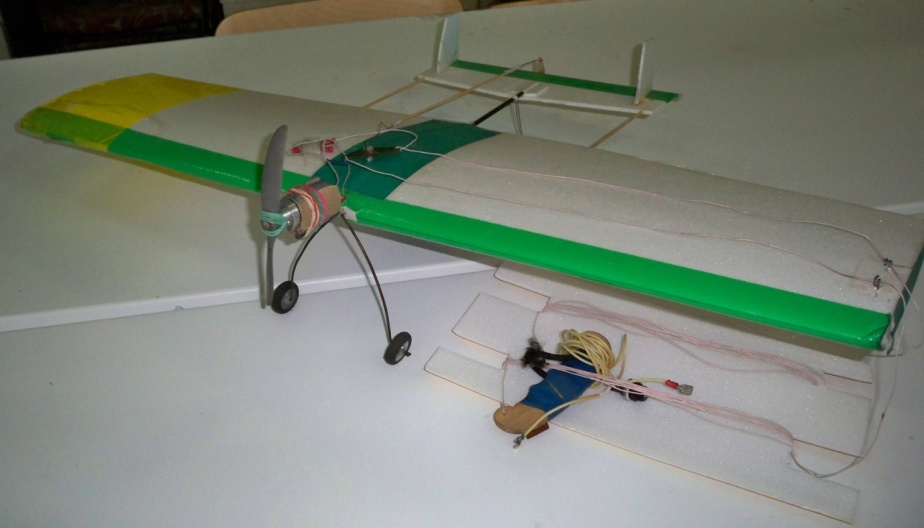

10.9. «Электролет – тренажер для начинающих» Методическая разработка

Пояснительная записка.

Методическая разработка “Электролет – тренажер для начинающих” поможет вам изготовить модель из доступных материалов, достаточно технологичную и простую для юного моделиста.

Для того чтобы уметь управлять кордовой моделью, необходимо научиться этому, т. е. следует иметь минимальный налет, который позволит летать самостоятельно и безаварийно. Опыт приобретается на тренировочных полетах, проводимых на кордодроме. Тренировочные полеты, как и соревнования проводятся в теплое и относительно безветренное время, с достаточным количеством моделей, двигателей, топлива.

В связи с тем, что на сегодняшний день топливо, двигатели внутреннего сгорания очень дорогие, появилась идея использовать электромоторы для полетов кордовых моделей.

Методическая разработка “Электролет – тренажер для начинающих” показала, что данная модель способствует более быстрому усвоению навыков управления кордовыми моделями.

Электролет дает возможность проводить тренировочные полеты круглый год, что позволяет повысить мастерство авиамоделиста.

Практическая работа рассчитана на обучающихся второго года обучения 24 часа (8 занятий по 3часа).

Цели и задачи:

образовательные:

–подготовить обучающихся к соревнованиям;

–помочь овладеть знаниями о некоторых технических устройствах.

развивающие:

–развитие интереса и склонностей обучающихся в области авиамоделирования;

–развитие познавательной деятельности;

–развитие мыслительной деятельности.

воспитательные:

–воспитание всестороннего интереса к технике, творческого отношения к труду;

–воспитания чувства взаимоуважения и взаимовыручки между кружковцами.

Содержание.

Технология изготовления модели проста. В качестве строительного материала используется пенопласт, бальза или сосна, фанера, клей ПВА-М. Модель собирается из панелей, вырезаемых по шаблонам, склеивается клеем ПВА-М. Крыло изготавливается без нервюр и лонжеронов. Панели крыла выгибаются по профилю и вклеиваются между передней и задней кромками из бальзы или сосны. В фюзеляже применены только три шпангоута из миллиметровой фанеры, между которыми крепится качалка и съемное крыло с помощью штырей и пластиковых винтов. На первом шпангоуте крепятся шасси и моторама из алюминия толщиной 0,5 мм. В качестве съемного капота можно использовать пластиковые баночки от лекарств. Кабина изготавливается из пластиковой бутылки.

Последовательность изготовления.

1.Каркас фюзеляжа.

Смотрим рисунок № 1.

Из миллиметровой фанеры изготавливаем шпангоуты 1,2,3.

Между шпангоутами 2 и 3 устанавливаем перемычку из 3 мм фанеры на которую крепим качалку из 1,5 мм текстолита с помощью болта М3. Место установки качалки рассчитываем исходя из центровки 20%. (отверстие под первую корду на качалке должно совпадать с центром тяжести).

На третьем шпангоуте приклеиваем уголки с отверстиями М3 для крепления пластиковыми болтами крыла к фюзеляжу.

На 2-ой шпангоут крепим мотораму 4 и стойки шасси из проволоки диаметром 2 мм.

Колеса шасси изготавливаем из пористой резины. Ободом колеса является пластмассовая шпулька для швейной машины.

Во втором шпангоуте делаем отверстия для крепления крыла.

Каркас фюзеляжа модели готов, переходим к изготовлению крыла.

2.Крыло.

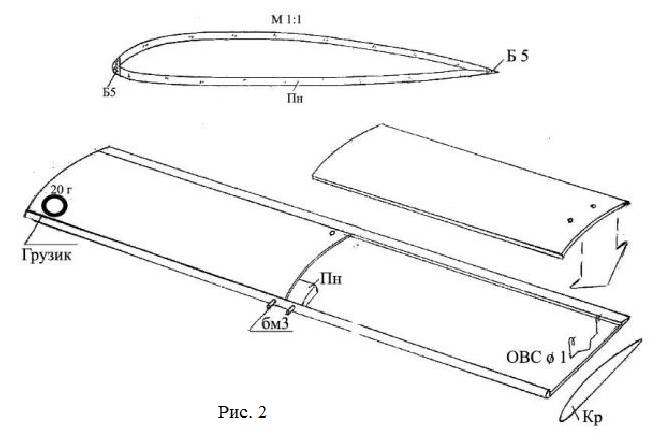

Изготавливаем шаблоны по рисунку 2, верхний лист пенопласта на 2-3 мм шире нижнего, нижний лист цельный, верхний из двух половинок. К передней кромке нижнего листа приклеиваем рейку из бальзы клеем ПВА.

К задней кромке приклеиваем рейку из 5 мм бальзы.

По центру крыла вклеиваем деталь из плотного пенопласта, в которую вклеиваем через переднюю кромку бамбуковые штыри для крепления крыла к фюзеляжу.

Во внешней части крыла устанавливаем груз 20 грамм.

К внутренней части крыла крепим направляющую для вывода корд из проволоки ОВС1. Выкос поводков корды по отношению к качалке составляет 82 градуса.

Далее устанавливаем верхние панели между бальзовыми рейками на клей ПВА. На торцы крыла приклеиваем нервюры из цветного картона.

Переднюю кромку профилируем. Вырез для крепления крыла к фюзеляжу усиливаем полосками картона.

Переходим к изготовлению стабилизатора.

3.Стабилизатор.

Для усиления стабилизатора заднюю кромку окантовываем бальзовой рейкой.

Для повышения жесткости стабилизатор оклеиваем папиросной бумагой.

Из проволоки ОВС1 изготавливаем кабанчик, который одновременно является торсионом, связывающим две половинки руля высоты . Рули навешиваются на стабилизатор с помощью петелек из тонкой жести.

4.Сборка самолета.

По шаблонам вырезаем из пенопласта детали .

Последовательность сборки:

–Приклеиваем боковые панели 5 к шпангоутам 1,2,3;

–К боковым панелям крепим стабилизатор 10 с рулями высоты 12;

–Качалку и кабанчик соединить тягой;

–На боковые панели 5 приклеиваем гаргрот 9 и капот 8;

–Вклеиваем в гаргрот 9 и между боковыми панелями 5 киль 11.

Управление.

Для управления электродвигателем применяем модернизированную схему регулятора напряжения (управления «газом»). Это позволит отработать маневры типичные для кордовой модели-копии. Копия может выполнить «конвейер» или эффектную «рулёжку» на старте и посадке. Кроме того, регулировка газа позволит осуществить горизонтальный полет на пониженной мощности. Полный же газ используется лишь на фигурах пилотажа и при полете под 45 градусов.

В качестве корды применяем провод МГТФ, его фторопластовая оплетка обеспечивает минимальное сопротивление трения и позволит закрепить корды на качалке без больших трудозатрат. На концах корд, поводков на модели и на ручке управления припаиваем клеммы, которые для надежности фиксируем алюминиевыми штырьками. Такая система управления выдерживает нагрузку на растяжение более 5 кг. что многократно превышает нагрузки во время полёта.

Аккумулятор 12В 9А.ч. помещаем вместе с регулятором напряжения кожух.

Электронная схема блока управления газом.

Материалы:

1.Пенопласт– 2 листа 500х500х, 1000х180х4

2.Бальза 5 мм – 2 рейки.

3.Фанера 1 мм – 1 кв.дм..

4.Фанера 3 мм – 200х20х3

5.Проволока ОВС (диаметр 2) – 0,5 м.

6.Проволока ОВС (диаметр 0,5) – 15см..

7.Стеклотекстолит 1,5 мм – 70х20х1,5.

8.Пористая резина – 10 г.

9.Папиросная бумага – 4 кв.дм.

10.Провод МГТФ (диаметр 0,35) – 10 м.

11.Клеммы автомобильные – 4 пары.

12.Клей ПВА-М.

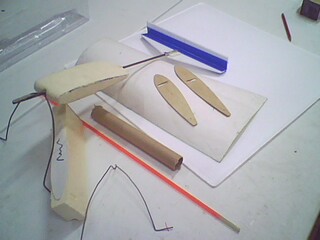

10.10. Тренажер для начинающих пилотажников и бойцов(фото инструкция)

Размеры :Крыло размах-860; хорда-200.

Стабилизатор: размах-280; хорда-110. Плечо-90мм

Фотоинструкция пошаговая:

Материалы: потолочный пенопласт ,наконечник от удочки , любой пенопласт или шаропласт , пружинная проволока , картонная трубка от фольги для хоз. нужд, цветная бумага, шаблоны крыла и центроплана из ватмана или картона, клей ПВА-М ,Супер момент.

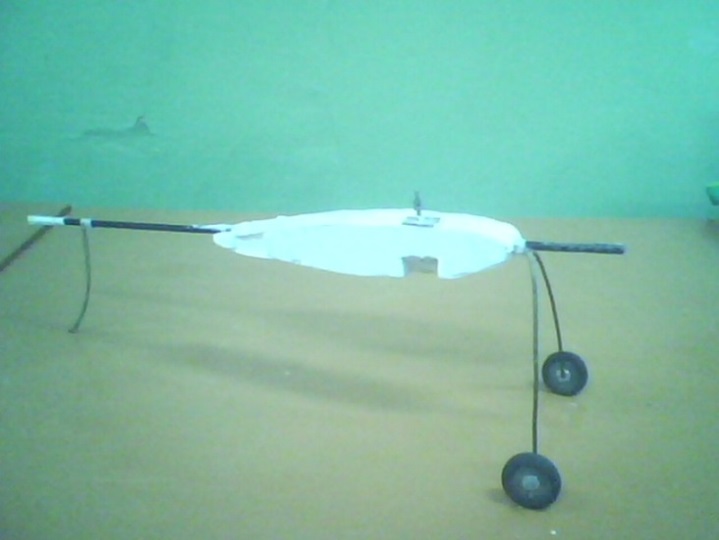

Порядок сборки: сначала к балке фюзеляжа крепим стойки шасси с помощью Супермомента и ниток (изготовление колёс см. на сайте), на балку одевается центроплан ,проколотый спицей и клеится ПВА .Центроплан сверху и снизу обклеивается бумагой для того чтобы не было раскола во время падения модели «колом».Затем крепится костыль. Конец балки оклеивается бумагой на Супермоменте ,для того , чтобы можно было приклеить пенопластовый стабилизатор. Предварительно рассчитав центр тяжести, ( расчёт см. в конце) вклеиваем ось качалки –две фанерных площадки и болт д3.

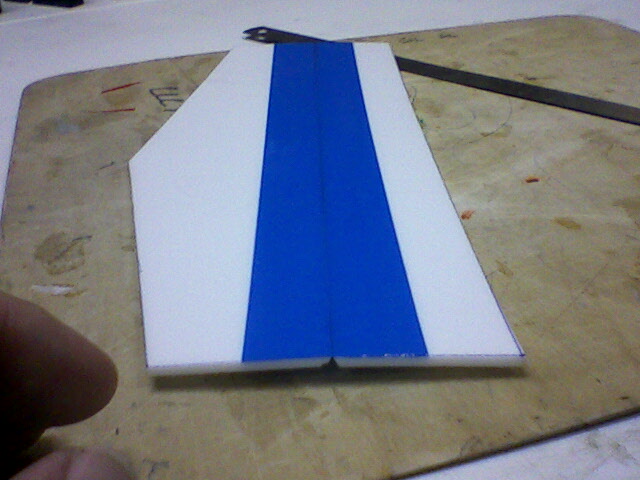

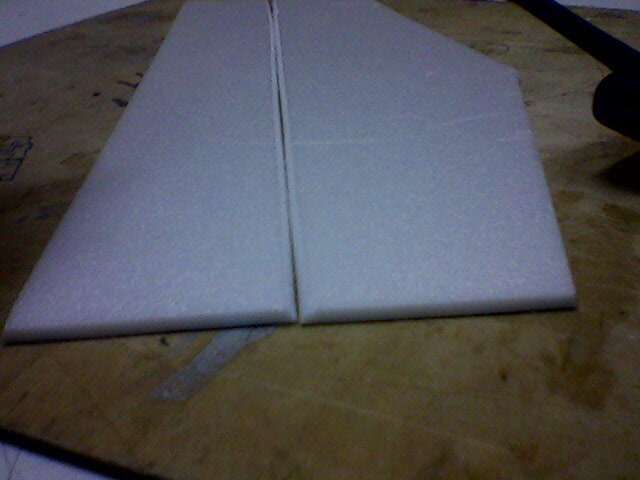

Петли руля высоты делаются по известной технологии на скотче, разрезав стабилизатор и надрезав руль высоты под углом 45гр.

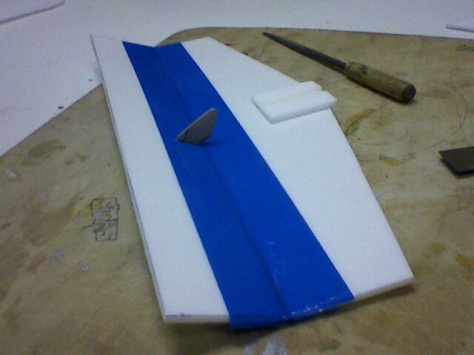

На готовый стабилизатор приклеивается площадка с проточкой под фюзеляж и вклеивается кабанчик из фанеры. Всё на ПВА-М . –Не забываем стачивать плёночку на поверхности пенопласта для качественной склейки.
